Jak przebiega presjometria Ménarda w otworze badawczym i skąd biorą się parametry z krzywej

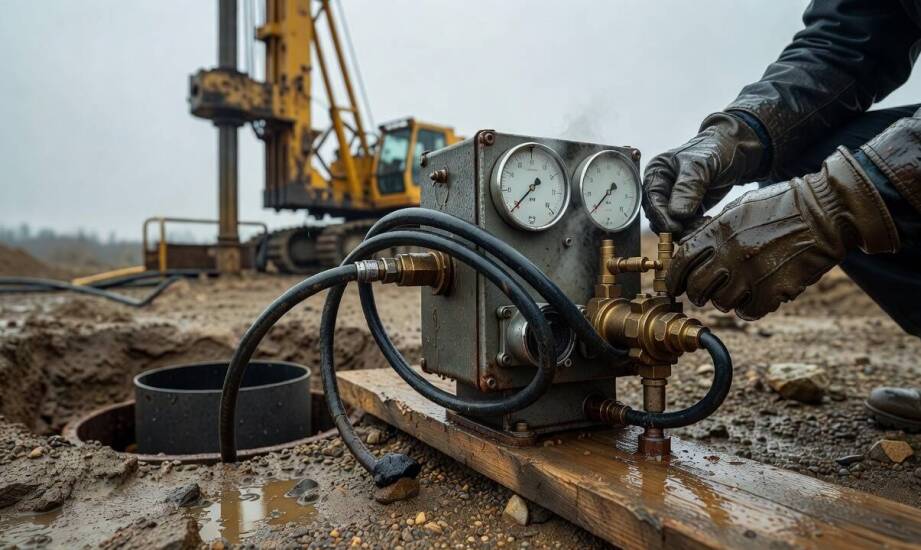

Na placu badawczym sonda presjometryczna Ménarda opuszczona do odpowiednio przygotowanego otworu rejestruje bezpośrednią odpowiedź podłoża gruntowego na zadawane obciążenie radialne. Urządzenie to mierzy odkształcalność w naturalnym układzie warstw geologicznych, bez konieczności kłopotliwego pobierania nienaruszonych próbek do analizy laboratoryjnej. Wynik pomiaru zależy w głównej mierze od precyzyjnego, ścisłego kontaktu elastycznej membrany ze ściankami wywierconej kieszeni. Metoda ta stanowi jedno z najważniejszych narzędzi w rękach inżynierów geotechników oceniających parametry nośności przed rozpoczęciem skomplikowanych prac fundamentowych.

Przeczytaj również: Ocieplenie ścian - zadbaj o komfort cieplny swojego domu

Tolerancje wymiarowe i przygotowanie otworu badawczego

Zgodnie z wytycznymi normowymi otwór badawczy musi zostać wykonany przy zachowaniu ścisłych tolerancji wymiarowych względem cylindrycznej sondy. Średnica przygotowanej kieszeni zależy od typu użytego osprzętu pomiarowego. Przykładowo dla sondy o średnicy 58 milimetrów otwór powinien bezwzględnie mieścić się w przedziale od 60 do 66 milimetrów. W przypadku mniejszych wariantów typu AX o średnicy 44 milimetrów wymagana rozpiętość wyrobiska wynosi od 46 do 52 milimetrów. Z kolei przy większych urządzeniach NX o średnicy 70 lub 74 milimetrów kieszeń musi osiągać szerokość od 74 do 80 milimetrów. Tak rygorystyczne normy zapobiegają rozszerzaniu się powłoki w pustej przestrzeni. Zniekształciłoby to bowiem wyznaczenie początkowej objętości całego układu.

Przeczytaj również: Klimatyzacja a alergie - czy może pomóc w walce z alergenami?

Ściany wydrążonego otworu muszą pozostać stabilne i nienaruszone podczas manewrowania narzędziami wiertniczymi. Każde mechaniczne rozluźnienie struktury ziemi zmienia lokalny układ naprężeń, co bezpośrednio fałszuje późniejsze wyniki. Z tego powodu wprowadzanie aparatury oraz same badania presjometryczne przeprowadza się niezwłocznie po wywierceniu analizowanego odcinka. Szybka instalacja sprzętu zapobiega zjawisku relaksacji odprężonego ośrodka gruntowego. Ogranicza to również ryzyko pęcznienia minerałów ilastych pod wpływem cieczy używanej do płukania urobku.

Przeczytaj również: Nowoczesne i sprawdzone rozwiązania stosowane przez generalnych wykonawców w Krakowie

Wyznaczanie parametrów podłoża na podstawie krzywych

Klasyczna procedura badawcza opiera się na kontrolowanym zadawaniu równych przyrostów ciśnienia z poziomu jednostki sterującej. Proces ten odbywa się zazwyczaj w dziesięciu odrębnych etapach obciążania. Każdy poziom nacisku, generowany przy pomocy sprężonego gazu tłoczonego do komór osłonowych oraz wody w komorze centralnej, utrzymuje się przez dokładnie 60 sekund. Zgodnie ze standardem ISO 22476-4 kluczowe odczyty wielkości odkształceń wykonuje się po upływie 30 oraz 60 sekund od rozpoczęcia danego stopnia nacisku. Na tej podstawie inżynierowie generują główną krzywą zależności między zadanym ciśnieniem a odnotowaną objętością. Tworzona jest także pomocnicza krzywa pełzania obrazująca zmianę objętości w interwale między 60 a 30 sekundą.

Zarejestrowane wykresy umożliwiają odczytanie kluczowych wskaźników mechanicznych warunkujących zachowanie się ośrodka. Moduł presjometryczny EM definiuje się jako odcinek między punktami (p1, V1) oraz (p2, V2) na głównej krzywej, co precyzyjnie obrazuje fazę pseudo-sprężystej reakcji podłoża. Na tej samej podstawie określa się ciśnienie pełzania pf stanowiące przecięcie dwóch prostych na krzywej pełzania. Punkt ten sygnalizuje początek przechodzenia struktury gruntu z fazy sprężystej w strefę nieodwracalnych odkształceń plastycznych.

Trzecią fundamentalną wartością podlegającą interpretacji pozostaje ciśnienie graniczne pLM odczytywane przy podwojeniu objętości badawczej. Wartość ta reprezentuje naprężenie w momencie osiągnięcia przez elastyczną powłokę dwukrotności wielkości początkowej kieszeni. Parametr ten służy analitykom do bezpośredniego wymiarowania nośności granicznej projektowanych fundamentów.

Inżynierska ocena wyników i wpływ błędów wykonawczych

Pozyskiwanie użytecznych analitycznie danych wymaga bezwzględnej eliminacji typowych błędów terenowych podczas prac. Zbyt luźne przewarstwienia lub obecność stref osuwiskowych wokół pracującej sondy wywołują nieregularne skoki ciśnień. Uniemożliwia to stworzenie czytelnego i spójnego wykresu. Przypadkowe zniszczenie struktury gruntu rurami osłonowymi prowadzi z kolei do rażącego zaniżenia rejestrowanego modułu sprężystości. Równie problematyczne okazują się błędy w procedurze kalibracji całego systemu pomiarowego. Dotyczy to zwłaszcza pominięcia poprawek na oporność własną gumowej membrany oraz ściśliwość przewodów hydraulicznych prowadzonych na głębokość kilkudziesięciu metrów.

W zaawansowanej praktyce geotechnicznej pomiary te analizuje się wyłącznie w powiązaniu z innymi danymi in situ. Realizujące terenowe rozpoznanie podłoża Przedsiębiorstwo Geologiczne Geoprojekt Szczecin wykorzystuje odczyty presjometryczne jako rozszerzenie podstawowych wierceń rdzeniowych i sondowań. Parametry odkształceniowe zyskują pełną wartość projektową dopiero po nałożeniu ich na dokładny profil litologiczny. Powiązanie surowych wartości liczbowych z opisem stratygraficznym pozwala bezpiecznie posadawiać pale, ściany szczelinowe oraz masywne przyczółki mostowe w skomplikowanym środowisku geologicznym.
