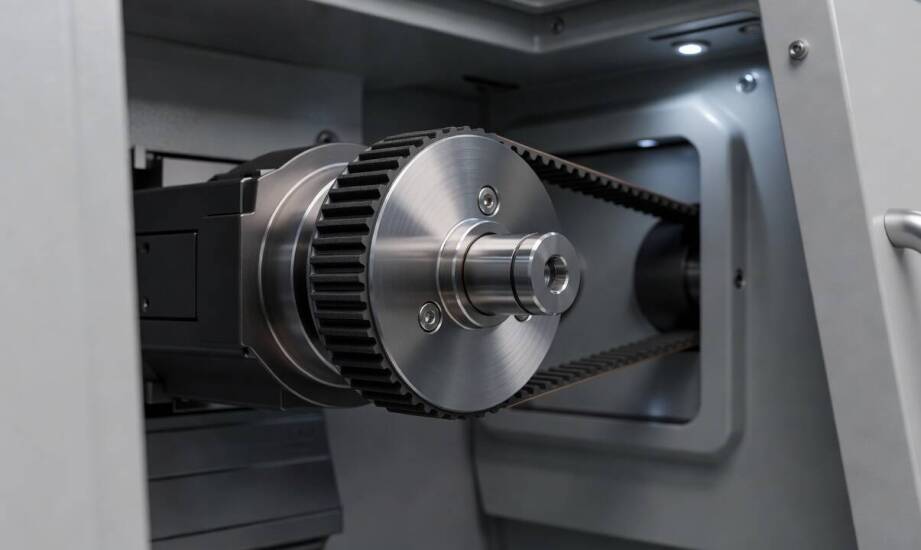

Jak niewyważenie koła pasowego z tuleją stożkową wywołuje drgania i błędy pozycjonowania w CNC

W szybkich cyklach pracy maszyn CNC nawet niewielkie bicie elementu napędowego potrafi zakłócić powtarzalność ruchu osi. Operatorzy obrabiarek zauważają wtedy niestabilne pozycjonowanie narzędzia tnącego, które wcześniej pracowało z wysoką dokładnością. Problem utraty precyzji narasta zwłaszcza przy rosnących prędkościach obrotowych wrzeciona oraz częstych zmianach kierunku obróbki. W takich warunkach klasyczne metody osadzania kół na wałach, opierające się wyłącznie na rowkach wpustowych, zazwyczaj okazują się niewystarczające. Wymusza to na inżynierach poszukiwanie sztywniejszych i lepiej wyważonych układów przeniesienia napędu, które sprostają dynamice nowoczesnej automatyki przemysłowej.

Stabilność napędu i przenoszenie momentu obrotowego

Wykorzystywane w nowoczesnych obrabiarkach koła pasowe taper lock przenoszą moment obrotowy przez tarcie na powierzchniach stożkowych tulei i piasty. Mechanizm ten wykorzystuje jednocześnie silny docisk między cylindryczną powierzchnią wewnętrzną a wałem silnika lub przekładni ślimakowej. Takie rozwiązanie konstrukcyjne zapewnia precyzyjne centrowanie elementu na wale o średnicach rzędu od 10 mm do 125 mm, co skutecznie obniża ryzyko bicia promieniowego. Samo osiowe osadzenie na wale rzadko wystarcza do osiągnięcia pełnej płynności napędu. Konstruktorzy maszyn uwzględniają zawsze dodatkowe dopasowanie komponentów pod kątem typu zastosowanego pasa zębatego oraz maksymalnych obciążeń dynamicznych w cyklu.

Zgodność parametrów pasa z wymiarami koła i charakterystyką pracy wrzeciona decyduje o stabilności całego zespołu napędowego. Niewłaściwy dobór średnic lub profili zębów prowadzi bezpośrednio do poślizgu lub nadmiernego napięcia elastycznych elementów transmisyjnych. Zjawiska te skracają żywotność mechanizmu i zauważalnie obniżają dokładność ruchu interpolowanego. Właściwe zestrojenie układu wymaga wnikliwej analizy sił poprzecznych generowanych podczas gwałtownych przyspieszeń suportu. Zastosowanie połączeń zaciskowych opartych na tulejach ułatwia równomierne rozłożenie tych naprężeń na znacznie większej powierzchni przylegania, zapobiegając uciążliwym luzom nawrotnym.

Modernizacja napędów i wpływ niewyważenia na precyzję

Niewyważenie elementów wirujących, ukryty mimośród montażowy oraz słabe współosiowanie wałów zwiększają drgania pionowe i poziome podczas pracy maszyny. W centrach obróbczych wibracje te błyskawicznie przenoszą się na prowadnice i skomplikowany układ sterowania. Zjawisko to powoduje błędy pozycjonowania osi, objawiające się falistością powierzchni ostatecznie obrabianych detali. Dynamiczne wyważanie komponentów rotujących wymiernie redukuje siły odśrodkowe i zapobiega niebezpiecznym ugięciom wałów. Eliminacja wibracji poprawia jednocześnie warunki termiczne i mechaniczne pracy serwonapędów oraz silników krokowych.

Systemy mocowania z tuleją zaciskową wyraźnie ułatwiają modernizację starszych napędów pasowych w zróżnicowanych parkach maszynowych. Budowa tych elementów pozwala na szybki montaż i demontaż bez ryzyka uszkodzenia powierzchni wału. Rozwiązanie sprawdza się doskonale podczas zmiany średnicy osi silnika bez konieczności dodatkowej obróbki mechanicznej piasty w warsztacie tokarskim. Odpowiednia sztywność materiałowa całego zespołu ogranicza niepożądane odkształcenia plastyczne. Korpus wykonuje się zazwyczaj z metalu o dobrych właściwościach tłumiących, takiego jak standardowe żeliwo, które znakomicie pochłania drgania przy częstych zmianach kierunku obrotów. Hurtownia komponentów techniki liniowej i automatyki NAABAAHI regularnie dostarcza takie wytrzymałe elementy zakładom produkcyjnym modernizującym swoje obrabiarki.

Wybór niezawodnego układu przeniesienia napędu opiera się na szczegółowej ocenie wymagań obróbkowych i specyfiki pracy maszyn sterowanych numerycznie. Dopasowanie parametrów mocowania stożkowego zapewnia stabilną pracę obrabiarki i precyzyjne realizowanie zadanych ścieżek narzędzia. Poprawne wyważenie elementów transmisyjnych minimalizuje ryzyko nieplanowanych awarii, chroniąc bezpośrednio delikatne układy pomiarowe przed niszczącym działaniem rezonansu.
